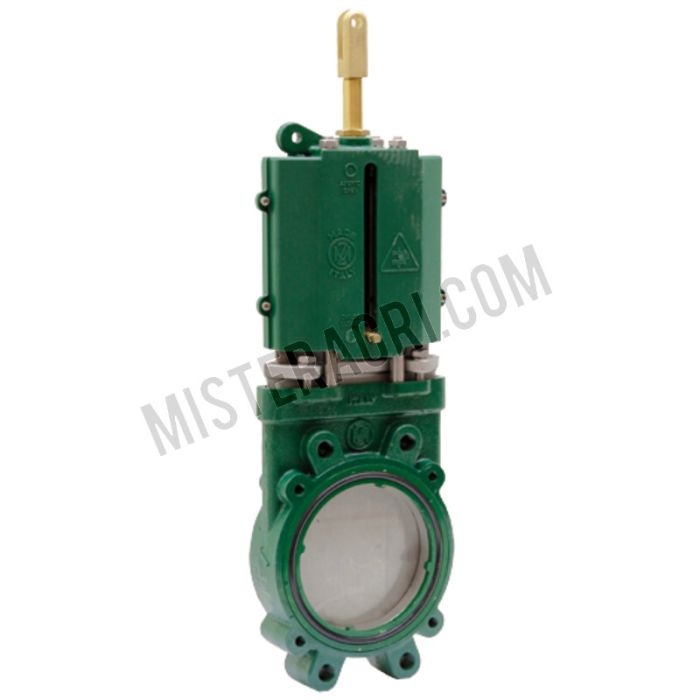

Ventil

Oberteil, verstopfungsfrei, Edelstahlplatte dichtet wasserdicht ab. Verwendung: Landwirtschaft, Biogasanlagen, Kommunalfahrzeuge. Gehäuse aus grün lackiertem Gusseisen G250 UNI EN 1561, Platte und Bolzen aus Edelstahl. Unterschied zu Art. 9E: dieses Ventil hat keine Auslassöffnung. Außerdem ist das Flanschbild das gleiche wie bei Art. 0074 (7F2), d.h. Art. 0074 (7F2) und 10E können jederzeit ausgetauscht werden. Oberteil, verstopfungsfrei. Achtung: Nur in Fließrichtung einbauen! Pfeil beachten! Gehäuse aus grün lackiertem Gusseisen G250 UNI EN 1561, Platte und Bolzen aus Edelstahl Betriebsdruck: 4 bar Temperaturbereich: -15°C bis +80°C
Ausführung: 8"
a_mm: 90
b_mm: 501
c_mm: 156
d_mm: 200
e_mm: 273,5
f_mm: 10,5
h_mm: 110
l_mm: 60
l1_mm: 180
l2_mm: 295
d1_mm: M12
d2_mm: M20
fig_nr: 1
Abmessungen: 8"
Gewicht: 7.05kg
