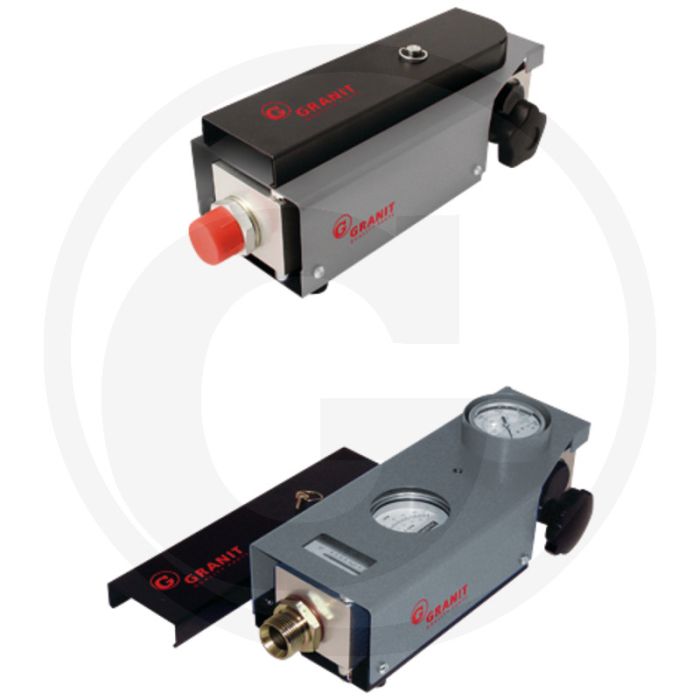

Durchflussmesser RFIK-200-B-6 (1")

Arbeitsdruckregelung am RFIK: Das Belastungsventil am RFIK ist direkt mit einem Transitblock verbunden und bietet mit dem eingebauten Manometer eine präzise Regelung im Arbeitsbereich. Zum Schutz vor Überdruck sind im RFIK zwei Berstscheiben eingebaut, die bei einem Druck von 440 bar brechen und dann den Durchfluss über einen Bypass um das Ventil herum leiten. Die Berstscheiben sind leicht austauschbar. Anwendungsbereich: Durchfluss, Druck und Temperatur, Messung von flüssigen Medien. (Mobil- und Industriehydraulik) und zur Einstellung des ArbeitsdruckesMerkmale:- geeignet für Mineralöl- ausgelegt für den Einbau in geraden Rohrleitungen- mechanische Arbeitsweise (stromunabhängig)- Regelung des Arbeitsdruckes durch ein Belastungsventil- Durchflussanzeige in l/min und gal/min.- Abmessungen (LxBxH): 350 x 135 x 140 Funktionsweise:Das Durchflussmessgerät SDMK besteht aus einem Sieb mit scharfen Ecken und einem konischen Messkolben, der sich durchflussabhängig gegen eine Feder drückt. Bei fehlendem Durchfluss verschließt der Messkolben die Blende und wird somit auf Null gesetzt. Bei steigendem Durchfluss drückt die entstehende Druckdifferenz den Messkolben gegen die kalibrierte Feder. Dadurch wird der Messkolben proportional zum Durchfluss und überträgt die Daten durch Magnetkraft auf die Anzeige. Die scharfen Ecken des Schirms minimieren den Einfluss der Viskosität.

Max. Betriebsdruck (bar): 420

Messbereich: 10 - 200 l/min

Anschluss: 1" BSP

Betriebstemperatur (°C): 20°C - 80°C

Anzeigemessbereich: Druck

Gewicht: 7,47 kg
