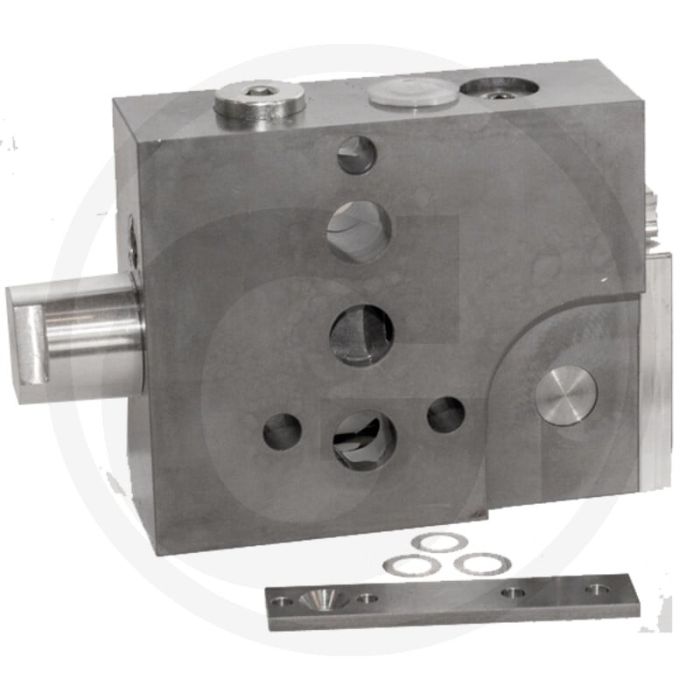

Besturingseenheid voor Deutz systeem 07C, 220 bar

Deze hulpbediening is een 5/4-wegventiel die wordt gebruikt om cilinders en hydraulische motoren handmatig te bedienen. Hij heeft afgeschermde verbruikersaansluitingen A en B. Dit betekent dat extreem lage lekkage is toegestaan bij hoge belastingen. Het apparaat heeft een ratelpositie in de hefpositie, die is uitgerust met een hydraulische automatische eindschakelaar. Als u doorgaat met schakelen via de daalstand, wordt de vergrendelde zweefstand ingeschakeld (verbruikersaansluitingen A en B met elkaar verbonden voor retour). De zweefstand kan worden gebruikt als een vergrendelde daalpositie voor zowel dubbelwerkende als enkelwerkende hefcilinders. Daalstand B heeft een arrêteerstand zonder hydraulische eindschakeling. De besturingseenheid kan worden omgeschakeld van dubbelwerkend naar enkelwerkend en omgekeerd. Dit is ook mogelijk tijdens het gebruik. De bedieningshendel is bij de levering inbegrepen.

• Maximale werkdruk: 220 bar Maximale retourdruk 50 bar Nominale doorlaat: maximaal 60 l/min. Aanhaalmoment: 30 Nm Aansluitingen: M18 x 1,5 Afmetingen: 130 x 220 x 50 mm Positieve schakeloverlap Hydrauliekolie volgens DIN 51524

Besturingseenheid voor Deutz systeem 07C met een max. werkdruk van 220 bar. Deze unit past in het Deutz-systeem SD80 en stuurt de olie nauwkeurig door het stuurdeel. De nominale doorstroom is 60 l/min. De aansluitdraad is M18 x 1,5. De behuizing meet 130 x 220 x 50 mm en past goed in een compacte inbouw. De bout voor montage wordt vastgezet met 30 Nm. De unit werkt bij een temp. van -20 tot +80 °C en is geschikt voor olie met een viscositeit van 10 tot 200 mm2/s. Bosch nr. 19009 04358546. Geschikt voor gebruik in trekkerhydrauliek waar een vast en goed sturend systeem nodig is.
