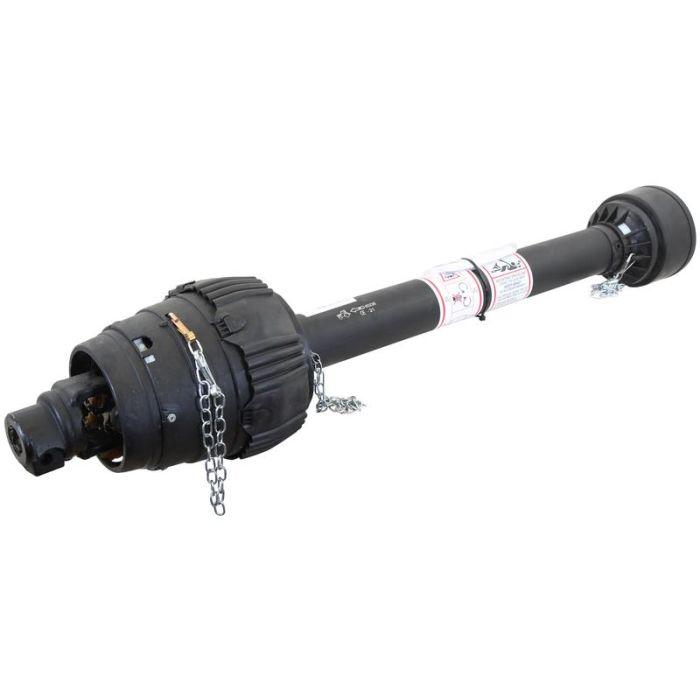

Groothoekaftakas enkelzijdig 1190mm - 23017

Deze aftakas heeft enerzijds een groothoekaansluiting met een treksluiting. De andere zijde heeft een gaffel met drukstift. Beide hebben een spline met een omvang van 1 3/8 inch. De tussenas kan functioneren in een hoek tot 80º. Dit is echter alleen voor kortstondig gebruik. Bij continu gebruik dient de hoek maximaal 25º te bedragen om een lange levensduur te kunnen waarborgen.

De as is van het Italiaanse AB6-80°/A6-80°-type en heeft een totale lengte van 1500mm. De LZ lengte bedraagt 1190mm.

De profielbuis betreft een driehoekvormige buis met een hoogte van 26,5 mm en een dikte van 3,5mm. Bij het inkorten van de tussenas dient er altijd een overlapping van 30mm bij de profielbuis behouden te worden om te voorkomen dat deze uit elkaar glijdt bij gebruik.

Het draaimoment bereik ligt op 1245 - 2250 en de maximale statische belasting betreft 1450 Nm.

De gaffels die zich in de aftakas bevinden zijn afkomstig van producent Weasler en zijn 54 x 4mm. Deze profielpijpgaffels hebben een kogelmaat van 27mm.
