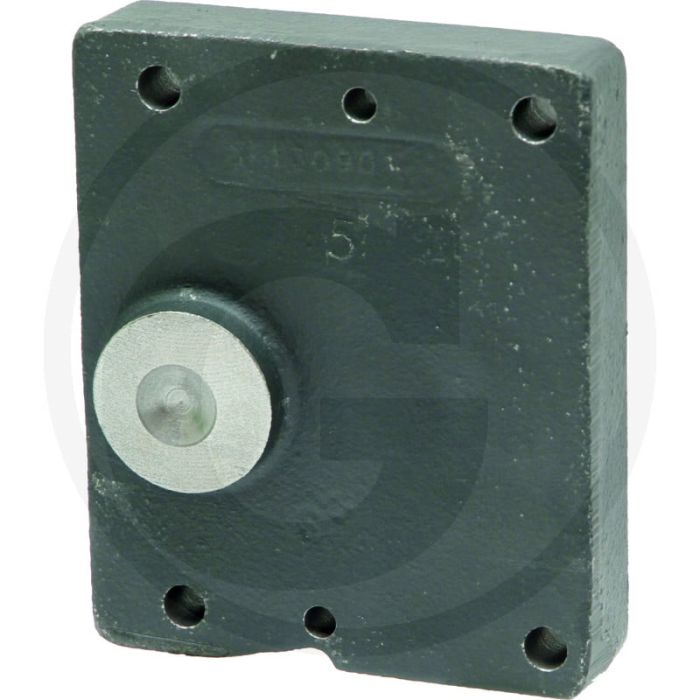

Plaque d'extrémité (pour vannes SB7)

Cette section d'extrémité est nécessaire pour fermer un ensemble de distributeurs. Elle est équipée de quatre alésages destinés à la fixation du bloc de distributeurs. La section d'extrémité redirige le flux d'huile du raccord de pression (P) vers le raccord de passage (N). Il s'agit de la seule fonction hydraulique.

• Pression de service max. [bar] 250 Pression de retour max. [bar] 50 Débit nominal [l/min] 60 Couple de serrage [Nm] 30 Dimensions 10 cm x 2,5 cm x 12,3 cm Fluide de service Huile hydraulique selon la norme DIN 51524 Viscosité [mm²/s] 10…200 Température de service [°C] -20…+80

Cette plaque d'extrémité s'adapte aux distributeurs SB7 et assure une bonne étanchéité du bloc de distributeurs hydrauliques. La plaque est fabriquée en acier robuste, résistant à la pression et à l'usure. Elle empêche les fuites et préserve la propreté de l'huile dans le système. La plaque d'extrémité est couramment utilisée sur les tracteurs Fendt des séries Farmer et GT, notamment les modèles 102 à 311 et GT 350 à 380. Son ajustement est parfaitement adapté à ces types de vannes, ce qui facilite son montage. Une plaque d'extrémité bien ajustée prolonge la durée de vie du bloc de soupapes et garantit le bon fonctionnement du système hydraulique.
