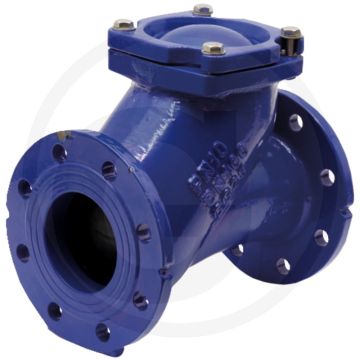

Clapets anti-retour à bille

Clapets anti-retour à bille

Les clapets anti-retour à bille bloquent le débit dans les installations de traitement du lisier et les systèmes de biogaz. Ainsi, le liquide ou le lisier ne reflue pas dans la conduite. La pression du liquide fait automatiquement appuyer la bille contre le siège. En cas de courant inverse, la bille se déplace vers la position fermée. Sa conception est simple, ce qui rend cette vanne adaptée à de nombreuses applications avec des pompes à lisier et des réseaux de canalisations transportant du lisier.

Utilisation dans le traitement du lisier :

les techniciens installent généralement une vanne anti-retour à bille dans la conduite de refoulement d'une pompe à lisier. Une vanne peut également être installée entre des conduites fixes du réseau de transport du lisier. Ce type de vanne empêche une pompe de se remplir à nouveau après un arrêt. De plus, elle empêche toute contamination ou tout reflux vers la pompe. Dans les systèmes utilisant du lisier et des liquides visqueux, les clapets anti-retour à bille fonctionnent de manière fiable. Le mécanisme interne ne comporte aucune pièce articulée, ce qui garantit un fonctionnement sûr.

Modèles et dimensions

Les clapets anti-retour à bille sont disponibles en divers matériaux, tels que le PVC, l'inox et la fonte. Leurs dimensions varient considérablement, allant des petits raccords à filetage extérieur de 2 pouces aux modèles plus grands avec des raccords à bride de 3 pouces ou plus. La désignation DN50 correspond généralement aux tuyaux de 2 pouces. Le choix d'un clapet dépend du fluide, de la pression et du mode de raccordement au sein du système.

Montage et raccordement

Les clapets anti-retour à bille disposent de diverses possibilités de raccordement : filetage intérieur, filetage extérieur, extrémités à coller pour tuyaux en PVC ou raccords à bride. Un clapet anti-retour à bille en acier inoxydable de 3 pouces à bride est destiné aux installations fonctionnant à haute pression ou traitant des fluides corrosifs. Les clapets en PVC, par exemple un DN50, sont plus légers et s’installent facilement dans des conduites en plastique. Lors de la pose, il faut tenir compte du sens d'écoulement indiqué sur le corps de la vanne. Prévoyez également suffisamment d’espace pour pouvoir retirer la bille en vue d’une inspection ou d’un nettoyage.

Utilisation avec le lisier

Pour le lisier et les engrais mélangés, on choisit généralement des vannes dotées d’un passage large et d’une bille alourdie. Cela empêche les particules solides présentes dans le lisier d’entraver la fermeture. Une telle vanne pour lisier, destinée à une pompe à lisier, constitue alors l’option privilégiée. Ce type de vanne est de construction robuste : il résiste à l’usure causée par le sable et les engrais fibreux.
