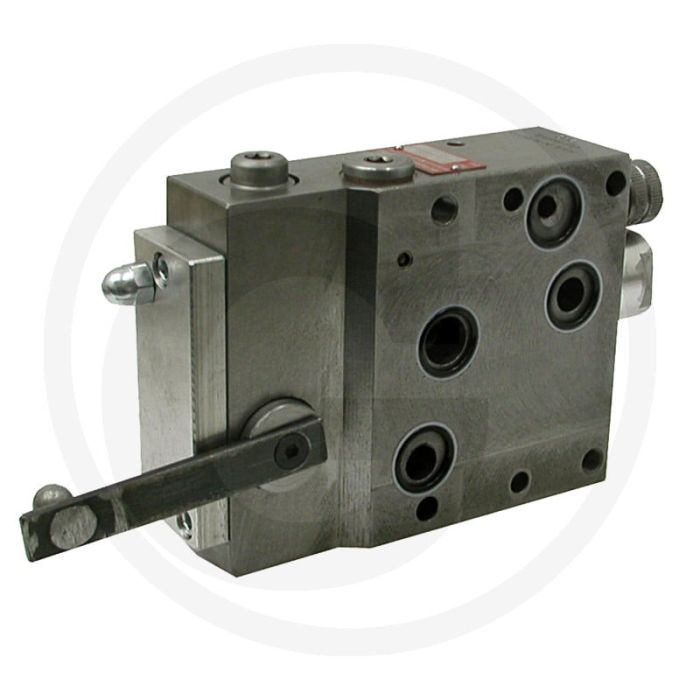

Vanne de régulation

Cette vanne de commande supplémentaire est une vanne à quatre positions pouvant être utilisée pour des vérins de levage à simple ou double effet. Elle est équipée d'orifices de vérin A et B étanchéifiés par une bobine. Cela signifie qu'une fuite extrêmement faible est tolérée en cas de charges élevées. Les raccords des consommateurs A et B sont situés respectivement en haut et en bas du boîtier. La vanne de commande dispose d’une position de blocage en position de levage, équipée d’un interrupteur de fin de course hydraulique automatique et se déverrouille à 180 bars. Si l'on continue à commuter vers la position de descente, la position flottante verrouillée est activée ; celle-ci n'est pas bloquée hydrauliquement (les raccords A et B sont reliés entre eux au retour). La position flottante peut être utilisée aussi bien pour les vérins de levage à double effet que pour ceux à simple effet, ainsi que pour la position de descente verrouillée. La vanne de commande supplémentaire peut être commutée de double effet à simple effet et vice versa. Cela est également possible pendant l'utilisation. Le levier de commande est inclus dans la livraison.

• Pression de service maximale : 220 bars Débit nominal : 60 l/min maximum. Couple de serrage : 30 Nm Raccords : M18 x 1,5 Dimensions : 210 x 50 x 130 mm

Cette vanne de commande pour le système Bosch SB9 régule le débit d'huile dans le système de direction d'un tracteur Case IH. Le corps de la vanne mesure 210 x 50 x 130 mm et s'adapte à un ensemble avec un filetage de raccordement M18 x 1,5. La vanne fonctionne à une pression maximale de 220 bars et un débit nominal de 60 l/min, ce qui garantit une réponse précise et rapide de la direction. Le boulon de fixation doit être serré à 30 Nm. La vanne fonctionne correctement à des températures comprises entre -20 et +80 °C et avec une viscosité de 10 à 200 mm²/s. Un composant robuste pour le système hydraulique du tracteur, adapté aux travaux lourds et à une utilisation prolongée.
