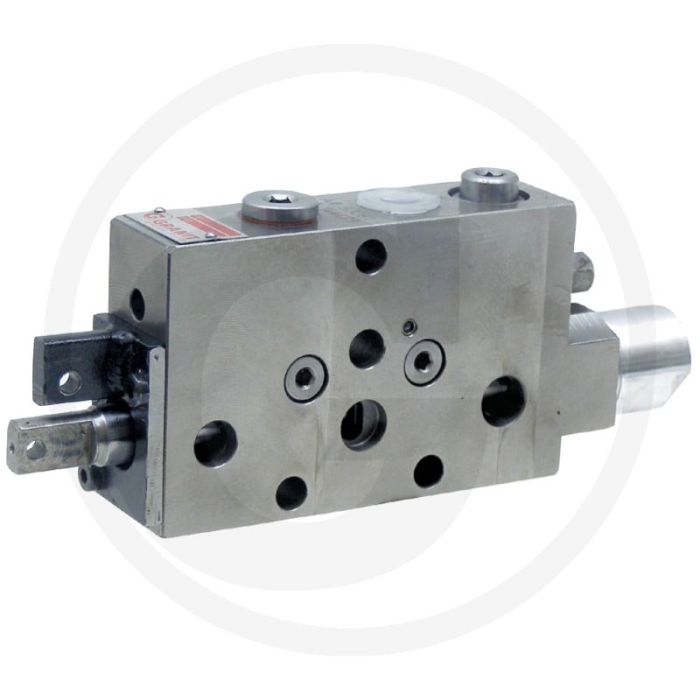

Vanne de régulation

Cette vanne de commande manuelle 5/4 à montage en saillie est destinée à la commande de vérins à simple et double effet et de moteurs hydrauliques. Cette vanne de commande a été spécialement conçue pour les tracteurs Fiatagri équipés du système hydraulique Kontak. Grâce à son débit élevé, il est possible de monter jusqu’à quatre distributeurs directement sur une bride. Le gabarit de perçage étant parfaitement identique, ce distributeur peut également être combiné avec des distributeurs Kontakt. Le distributeur susmentionné est un distributeur à quatre positions. Elle peut passer du mode double effet au mode simple effet et inversement. Il s’agit d’une vanne de commande à étanchéité par tiroir, qui offre un comportement de régulation précis et permet un taux de fuite d’ajustement extrêmement faible, même à la pression la plus élevée. En position de levage, la vanne de commande dispose d’un fin de course de sécurité verrouillé. Lorsque vous passez en position de descente, vous passez en position flottante verrouillée. Celle-ci peut être ramenée manuellement en position neutre à tout moment.

• Pression de service maximale : 220 bars Pression de retour maximale : 50 bars Débit nominal : 70 l/min maximum. Couple de serrage : 30 Nm Raccords : M18 x 1,5 Dimensions : 210 x 95 x 40 mm Raccord à vis 3x M10 Gabarit de perçage identique à celui du système Parker / système Kontak Chevauchement positif des positions Huile hydraulique conforme à la norme DIN 51524

Cette vanne de direction s'intègre dans le système hydraulique de direction des tracteurs Ford. Elle régule le débit d'huile vers la direction et contribue à une conduite précise et directe. Ses dimensions sont de 210 x 95 x 40 mm. Le filetage de raccordement est de M18 x 1,5. Le débit est de 70 litres par minute. La pression de service maximale est de 220 bars. Le boulon de montage doit être serré à 30 Nm. Le boîtier est compact et s'intègre parfaitement dans l'unité de direction. Cette pièce est adaptée aux travaux aux champs et dans la cour, où un système de direction performant est indispensable. Une vanne de direction bien ajustée contribue à limiter l'usure et le jeu dans la direction.
