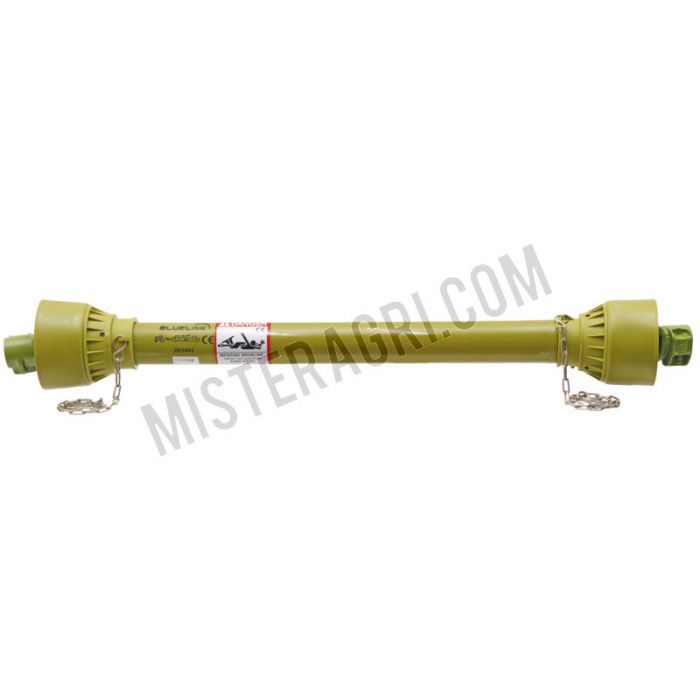

Transmission 860 mm B1 - 1 3/8" - 6 cannelures

Cette transmission appartient à la série B1 et présente une longueur lz de 860 mm. Cette mesure est prise d’un croisillon à l’autre lorsque l’arbre est rentré.

Cet arbre intermédiaire est équipé de tubes profilés italiens de la série P1/P2, c’est-à-dire des tubes à profil triangulaire. Le tube intérieur P1 a une hauteur de 26,5 mm et une épaisseur de 3,4 mm. Le tube extérieur P2, qui s'emboîte sur le tube intérieur, a une hauteur de 32,5 mm et une épaisseur de 2,5 mm.

Les croisillons correspondants mesurent 22 mm x 54,8 mm et sont équipés d’un graisseur sur l’une des coupelles.

Les fourches de raccordement sont toutes deux dotées d’un raccord de 1"3/8 pouce à 6 dents et sont également équipées d’une goupille de pression. Cette goupille de pression permet de déconnecter l’arbre rapidement et facilement, car, une fois la goupille enfoncée, l’arbre se détache immédiatement.

La charge dynamique maximale de cet arbre à 540 tr/min est de 15 ch (11 kW). À 1 000 tr/min, elle est de 23 ch (17 kW). Le couple maximal est de 320 Nm.
