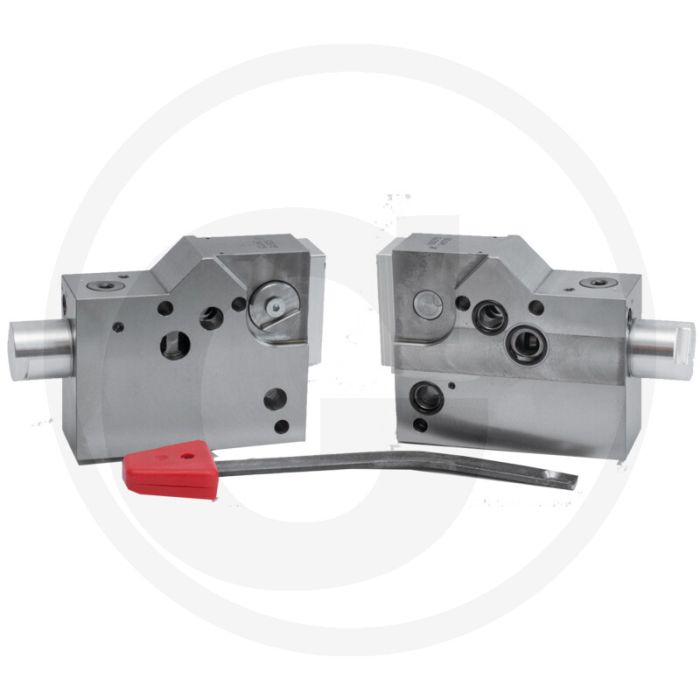

Vanne de régulation

Cette vanne de régulation a été spécialement conçue pour les tracteurs Deutz équipés d'un système hydraulique D-06. Cette commande auxiliaire est une vanne à 5/4 voies utilisée pour commander manuellement des vérins et des moteurs hydrauliques. Elle est dotée de raccords d'utilisateurs A et B à étanchéité par glissière. Cela signifie qu'une fuite interne extrêmement faible est tolérée en cas de charges élevées. L'appareil dispose d'une position de crantage en levage et en abaissement, équipée d'un interrupteur de fin de course hydraulique automatique. Si vous continuez à actionner la commande en position de descente, la position flottante verrouillée s'enclenche ; celle-ci ne peut pas être déverrouillée hydrauliquement (raccords de consommation A et B reliés entre eux pour le retour). La position flottante peut être utilisée comme position de descente verrouillée pour les vérins de levage à double effet comme pour ceux à simple effet. L'unité de commande peut être commutée du mode double effet au mode simple effet et inversement. Cela est également possible pendant l'utilisation. Le levier de commande est fourni avec l'appareil.

• Pression de service maximale : 220 bars Pression de retour maximale : 50 bars Débit nominal : 60 l/min maximum. Couple de serrage : 30 Nm Raccords : M18 x 1,5 Dimensions : 230 x 120 x 50 mm Chevauchement positif des positions Huile hydraulique conforme à la norme DIN 51524

Cette vanne de commande s'intègre au système Deutz SD60 et est destinée au circuit hydraulique des tracteurs. La vanne régule le débit d’huile de manière précise et régulière, même en cas de travail intensif. Le débit nominal est de 60 l/min et la pression de service maximale est de 220 bars. Cela rend ce composant adapté à de nombreuses applications à la ferme et aux champs. Le filetage de raccordement est de M18 x 1,5. Ses dimensions sont de 230 x 120 x 50 mm, ce qui facilite son montage dans un ensemble adapté. La vanne fonctionne à des températures comprises entre -20 et +80 °C. La viscosité de l’huile doit être comprise entre 10 et 200 mm²/s. Le couple de serrage du boulon est de 30 Nm. Une vanne de commande robuste et adaptée aux moteurs Deutz.
