Ploegbouten met conische kop en zeskantmoer voor Vogel & Noot

Deze rubriek bevat bouten die Vogel & Noot uitsluitend voor zijn ploegen tekende. De bout houdt ploegdelen strak tegen het frame. Een verkeerde maat veroorzaakt speling - metaal wrijft dan over metaal, waardoor gaten uitlopen en snijranden bot worden.

Kenmerken

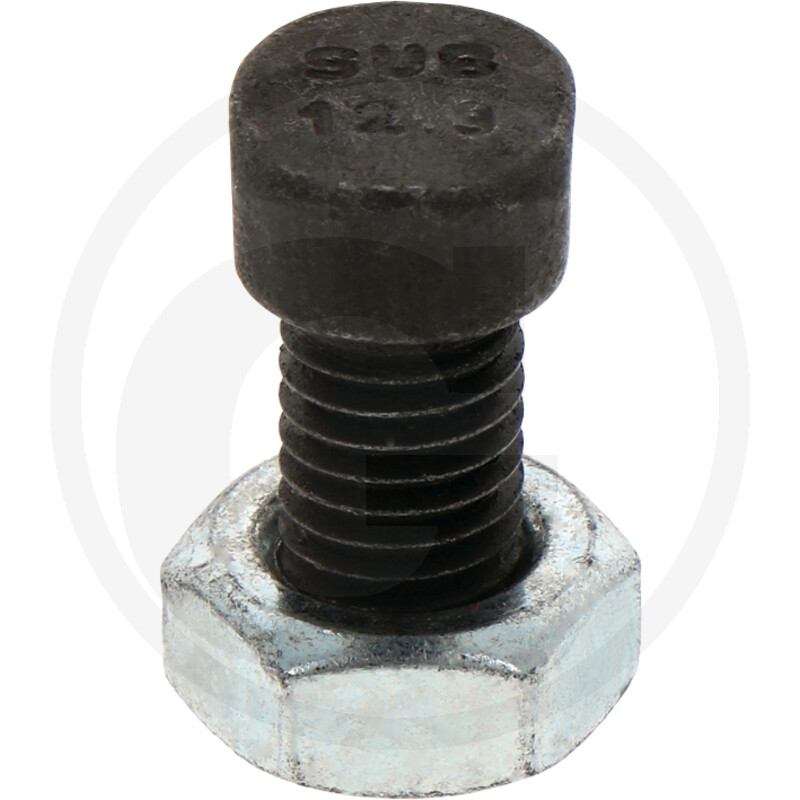

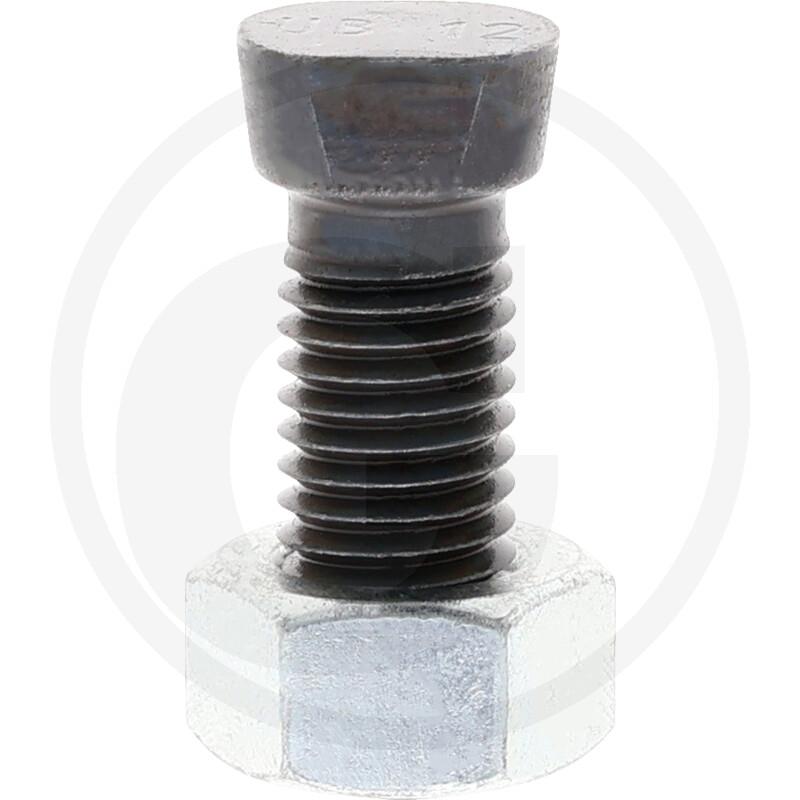

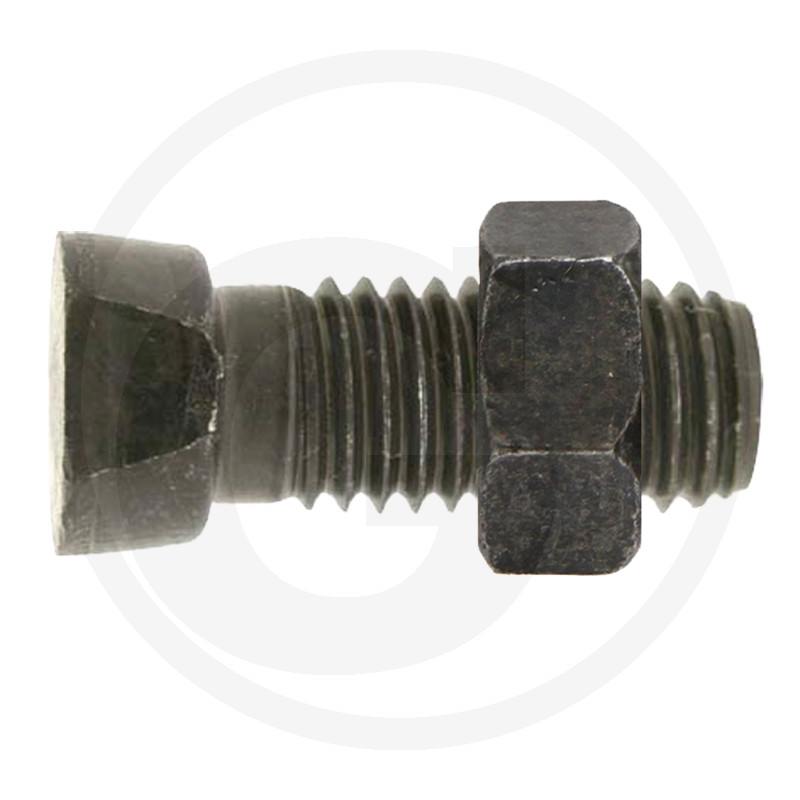

De kop loopt taps toe. De kegel drukt zich in de pasvorm van de bevestigingsflens en blokkeert elk axiaal spel. De moer meet 19 mm over de vlakken. Een ringmoer met afgedraaide hoeken volgt de kop, waardoor de bout met één sleutel tot 240 Nm aandraait.

Toepassing

De bout past op alle modellen vanaf 1954 met rechte balk. De schacht meet 12 x 110 mm. De draad loopt M12 x 1,75. Bij de schachtkop begint een 30 mm lange ongesneden hals die schuifkrachten opvangt. De bout verbindt sokkel met schaar, schaar met standaard, standaard met balk.

Bestellen

Controleer het typeplaatje op de rechterbalk. De eerste drie cijfers geven de serie aan. Kies de bout met dezelfde cijfers in de bestelkolom. De verpakking bevat twee bouten, twee moeren, twee veerringen. Gebruik geen vervangende bout van 8.8; alleen 10.9 houdt de trekbelasting van 38 kN.

Onderhoud

Draai de bouten na de eerste tien uur na. Controleer daarna elke veertig uur. Vervang de bout zodra de kop afrondt of de draad begint te glimmen. Een losse bout slijt de pasvorm uit - de flens vervormt en de complete sokkel verliest de juiste stand.
